八種齒輪的加工方式，原理圖解
齒形有多種形式，其中以漸開線齒形最為常見。漸開線齒形常用的加工方法有兩大類，即成形法和展成法。
1：銑齒
采用盤形模數銑刀或指狀銑刀銑齒屬于成形法加工，銑刀刀齒截面形狀與齒輪齒間形狀相對應。此種方法加工效率和加工精度均較低，僅適用于單件小批生產。

2：成形磨齒
也屬于成形法加工，因砂輪不易修整，使用較少。

3：滾齒
屬于展成法加工，其工作原理相當于一對螺旋齒輪嚙合。齒輪滾刀的原型是一個螺旋角很大的螺旋齒輪，因齒數很少（通常齒數z = 1），牙齒很長，繞在軸上形成一個螺旋升角很小的蝸桿，再經過開槽和鏟齒，便成為了具有切削刃和后角的滾刀。

4：剃齒
在大批量生產中剃齒是非淬硬齒面常用的精加工方法。其工作原理是利用剃齒刀與被加工齒輪作自由嚙合運動，借助于兩者之間的相對滑移，從齒面上剃下很細的切屑，以提高齒面的精度。剃齒還可形成鼓形齒，用以改善齒面接觸區位置。

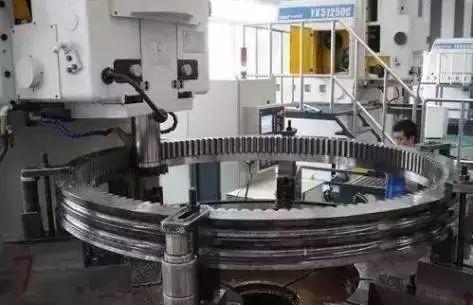

5：插齒
插齒是除滾齒以外常用的一種利用展成法的切齒工藝。插齒時，插齒刀與工件相當于一對圓柱齒輪的嚙合。插齒刀的往復運動是插齒的主運動，而插齒刀與工件按一定比例關系所作的圓周運動是插齒的進給運動。

6：展成法磨齒
展成法磨齒的切削運動與滾齒相似，是一種齒形精加工方法，特別是對于淬硬齒輪，往往是唯一的精加工方法。展成法磨齒可以采用蝸桿砂輪磨削，也可以采用錐形砂輪或碟形砂輪磨削。

7：珩齒
珩齒原理與剃齒相似，珩輪與工件類似于一對螺旋齒輪呈無側隙嚙合，利用嚙合處的相對滑動，并在齒面間施加一定的壓力來進行珩齒。

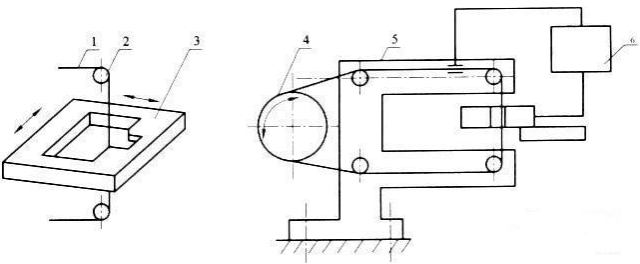

8：電火花線切割
電火花線切割簡稱線切割。它是在電火花穿孔、成形加工的基礎上發展起來的。它不僅使電火花加工的應用得到了發展，而且某些方面已取代了電火花穿孔、成形加工。
